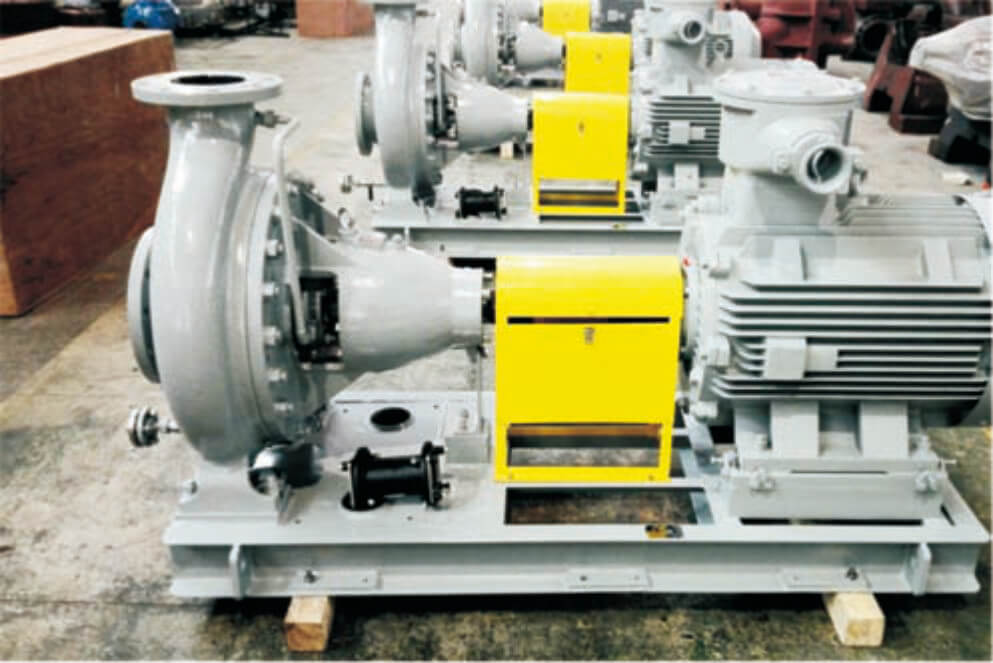

該泵為單級、臥式、徑向剖分式蝸売泵。泵體底腳支撐，單級徑向葉輪。軸承架、軸、填料箱體和葉輪組成一個安裝單元模塊。不同規 格之間可以完全互換，節省備件儲備成本，同時，拆下可分式聯軸器后，無需拆卸管路和電機，就可把軸承架、軸、填料箱體和葉輪組 成的單元模塊拆卸下來。軸封釆用填料密封或機械密封，并配有冷卻、沖洗或密封液系統。
從電機端看，泵為順時針方向轉動。
